钢丝螺套安装使用方法主要包括以下四个环节:一、钻孔 二、攻牙 三、安装 四、去尾柄四个步骤。要求严格的钢丝螺套安装步骤还需在第二步攻牙以后,用专用钢丝螺套底孔塞规对攻好牙的底孔进行检测,通规能通,止规能止的状态下才能进行下一步钢丝螺套安装操作。此外对安装不好的钢丝螺套可采用专用取套工具—卸套器将其取出。
1 钻孔
钢丝螺套安装步骤第一步---钻孔
使用表中所列的标准钻头钻孔 , 钻孔深度大于或等于钢丝螺套安装深度;注意不要将孔钻成锥形 , 切屑不要掉入。钻孔后锪孔不应超过
0.4 螺距深度 , 因为锪孔过大不利于钢丝螺套的旋入。
使用表中所列的标准钻头钻孔 , 钻孔深度大于或等于钢丝螺套安装深度;注意不要将孔钻成锥形 , 切屑不要掉入。钻孔后锪孔不应超过 0.4 螺距深度 , 因为锪孔过大不利于钢丝螺套的旋入。
螺纹规格 |
钻头直径( mm) |
螺纹规格 |
钻头直径( mm) |
M2x0.4 |
2.1 |
M8x1 |
8.3 |
M2.5x0.45 |
2.6 |
M10x1 |
10.3 |
M3x0.5 |
3.1 |
M10x1.25 |
10.3 |
M4x0.7 |
4.2 |
M12x1.25 |
12.3 |
M5x0.8 |
5.2 |
M12x1.5 |
12.4 |
M6x1 |
6.3 |
M12x1 |
12.3 |
M7x1 |
7.3 |
M13x1.25 |
13.3 |
M8x1.25 |
8.3 |
M14x1.5 |
14.4 |
M10x1.5 |
10.4 |
M14x1.25 |
14.3 |
M11x1.5 |
11.4 |
M16x1.5 |
16.4 |
M12x1.75 |
12.4 |
M18x1.5 |
18.4 |
M14x2 |
14.5 |
M20x1.5 |
20.4 |
M16x2 |
16.5 |
M20x2 |
20.5 |
M18x2.5 |
18.6 |
M22x2 |
22.5 |
M20x2.5 |
20.6 |
M22x1.5 |
22.4 |

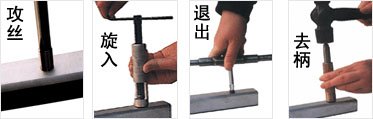

2 攻丝
钢丝螺套安装步骤第二步就是攻丝
使用标有规定螺纹规格的钢丝螺套专用丝锥攻丝 , 攻丝的长度必须超过钢丝螺套长度 , 对于通孔 , 要全部攻丝 ;
攻丝的精度决定最终标准内螺孔的公差带 , 使用者要适当地选择攻丝方法和润滑 , 盲孔攻丝要适当用力 , 以防折断丝锥。攻丝后 ,
螺纹孔应清理 , 一般用压缩空气喷枪吹 , 盲孔时还应使用带径向孔的长喷枪自下而上清理 ,
也可以用清洗的方法清理螺纹孔。螺纹孔精度高时 , 应用专用钢丝螺套底孔塞规进行检查。
3 安装
钢丝螺套装配操作第三步就是借助钢丝螺套专用扳手进行安装
在一般情况下应用手工安装器进行钢丝螺套安装。钢丝螺套放入安装工具内 , 使安装柄嵌入导杆槽内转动安装工具手柄使钢丝螺套旋入螺孔
, 并使其距表面留有 0.25-0.75 圈空螺纹。 少量安装钢丝螺套时和 M14×2 以上粗牙钢丝螺套安装时可采用 “T
”型开槽或螺纹头简易工具安装 , 并注意不要在钢丝螺套安装柄上施加较大的轴向力以防 “ 乱扣 ” 。钢丝螺套安装后 ,
为检查所形成的标准内螺纹孔精度等级 , 可用相应的级别塞规检验。
4 去柄
钢丝螺套装配操作第四步就是去尾柄
对有折断槽的钢丝螺套,旋入螺孔后应将安装柄去除,需用去柄工具。通孔时
,
要将钢丝螺套安装柄折断
,
一般用冲断器对准安装柄
,
用
200g
左右的榔头猛打一下即可去除
,
对于
M18×2.5
以上的粗牙钢丝螺套和
M14×1.25
以上的细牙钢丝螺套
,
用尖嘴钳上下弯曲安装柄就能折断,然后将断下来的安装柄从螺孔中取出即可。
|
