插销螺套安装包含四个过程：
钻孔—攻丝—旋入安装—将插销压入
其中钻孔和攻丝完全和加工普通内螺纹相同
旋入安装时最好采用专用工具以提高工作效率

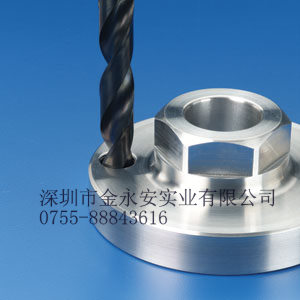

1. 钻孔, 钻孔深度应大于插销式螺纹护套长度。
插销螺套安装图1

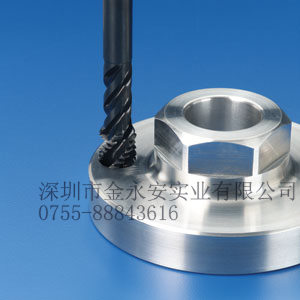

2. 攻螺纹。
插销螺套安装图2

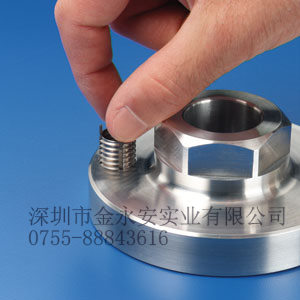

3. 安装插销螺套, 并使其低于工件表面。
插销螺套安装图3
4. 将插销螺套 固定键压入。
插销螺套安装图4

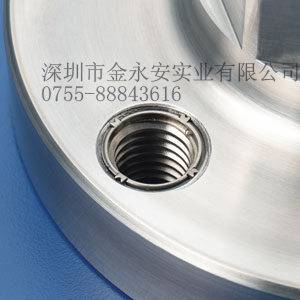

5. 插销螺套安装后状态。
插销螺套安装图5
插销螺套可拆卸,具体拆卸方法如下：
1. 将插销螺套钻掉一部分;
2. 将固定键向内折弯;
3. 用“易卸工具”或类似工具将护套旋出。
|
